옥외 디지털사이니지 설치, 방수 함체는 왜 직접 만들어야 하나요? (KT 버스쉘터 75인치 옥외 DID 30개소 IP65 제작·롤아웃 사례)

옥외 디지털사이니지 설치, 방수 함체는 왜 직접 만들어야 하나요?

옥외 화면 프로젝트에는 서로 반대 방향으로 잡아당기는 두 가지 요구가 있습니다.

비와 먼지를 막으려면 함체를 완전히 닫아야 합니다. 그런데 75인치 고휘도 패널은 상당한 열을 뿜습니다. 닫으면 열이 안 빠지고, 열을 빼려고 구멍을 내면 물이 들어옵니다.

이 모순을 푸는 게 옥외형 사이니지 설계의 전부입니다. 패널 사양은 카탈로그에서 고르면 되지만, 이건 고를 수가 없습니다.

이 글은 KT가 발주한 서울 광역·중앙버스쉘터 스마트 쉘터 사업에 75인치 옥외형 DID를 30개 정류장에 구축하면서, 함체를 어떤 기준으로 설계하고 제작했는지 공개하는 글입니다.

1. 사업 개요

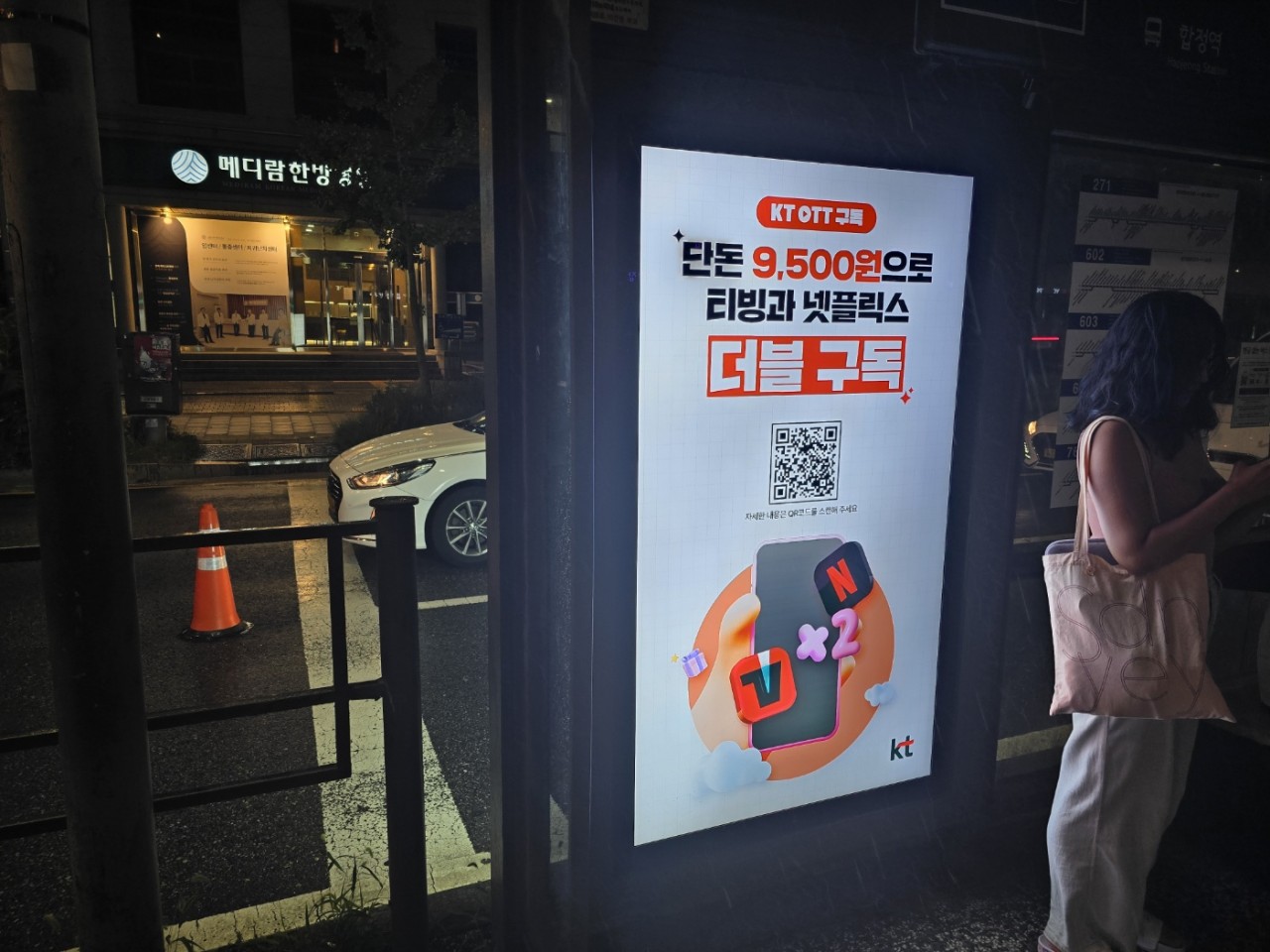

현장 사진은 KT 발주 서울 버스쉘터 30개 정류장 75인치 옥외형 DID 구축 사례에서 확인하실 수 있습니다.

2. IP65가 정확히 무슨 뜻인가

견적서에 가장 자주 등장하면서 가장 자주 검증되지 않는 표기입니다. IP 뒤의 두 자리는 각각 다른 것을 의미합니다.

등급별로 비교하면 차이가 분명해집니다.

버스쉘터·가로 설치물에서 IP65가 사실상 기준인 이유는 두 가지입니다. 먼지가 완전히 차단돼야 내부 전자부품과 광학면이 오염되지 않고, 측면에서 들이치는 비와 도로 물보라를 견뎌야 하기 때문입니다.

견적서에 IP 등급 표기가 없으면 반드시 확인하셔야 합니다. 옥외 설치물에서 이건 선택 사양이 아니라 최소 요건입니다.

3. 핵심 문제 — 밀폐할수록 뜨거워집니다

여기가 옥외 함체 설계에서 가장 어려운 지점이고, 기성품으로는 해결되지 않는 부분입니다.

IP65는 "완전 방진"입니다. 즉 공기가 드나드는 구멍이 없어야 합니다. 그런데 안에서는 이런 일이 벌어집니다.

세 번째가 특히 큽니다. 전면 강화유리는 빛을 들이고 열을 가둡니다. 밀폐된 함체가 여름 직사광 아래 놓이면 내부 온도가 외기보다 크게 올라갑니다.

흔한 해법이 왜 안 되는가

정답은 공기를 통하지 않고 열만 내보내는 구조입니다. 내부는 밀폐된 채로 공기를 순환시키고, 그 열을 외부와 분리된 경로로 빼냅니다. 전면 유리와 패널 사이 공기층까지 순환 경로에 포함해야 유리 온실효과가 해소됩니다.

이 설계를 안 하면 어떻게 되는가. 여름 낮에 패널이 보호 회로로 꺼지거나, 밝기가 떨어지거나, 수명이 급격히 줄어듭니다. 그리고 고장이 여름 한낮에만 발생해서 원인 추적도 어렵습니다.

고휘도 패널의 역설 — 옥외 시인성을 위해 밝기를 올리면 발열이 늘고, 온도가 오르면 밝기와 수명이 떨어집니다. 방열 설계가 곧 휘도 유지 설계입니다. 사양서의 nit 값만 보고 고를 수 없는 이유입니다.

4. 한국 옥외는 냉각만으로 부족합니다

해외 사례를 그대로 들여오면 실패하는 지점입니다. 한국의 옥외 설치물은 한 함체로 사계절을 다 견뎌야 합니다.

겨울 — 액정은 얼면 안 됩니다

LCD 패널은 액정의 물리적 상태로 화면을 만듭니다. 저온에서는 액정 응답 속도가 느려져 잔상이 심해지고, 더 내려가면 정상 구동이 안 됩니다. 일반 패널의 동작 하한은 0℃ 부근이라, 한국의 겨울 새벽 옥외는 그 아래입니다.

그래서 옥외 함체에는 저온 시동용 히터가 들어갑니다. 여름에 열을 빼는 설계와 겨울에 열을 넣는 설계가 한 구조물 안에 공존해야 합니다.

결로 — 실제로 가장 잦은 고질병

밀폐 함체 내부에 습기가 남아 있으면, 온도가 떨어질 때 전면 유리 안쪽에 응결됩니다. 화면 앞에 김이 서린 상태가 되고, 닦을 수도 없습니다.

이건 방수 실패가 아니라 설계 실패입니다. 제작 시점의 내부 습기 관리, 밀폐 상태의 순환 설계, 온도 구배 제어가 함께 맞아야 해결됩니다. 옥외 화면에 김이 서려 있다면 함체 설계를 의심하셔야 합니다.

5. 그래서 함체를 직접 만듭니다

기성 함체를 조달하는 방식으로는 위 조건들을 맞출 수 없습니다. 이유는 구조적입니다.

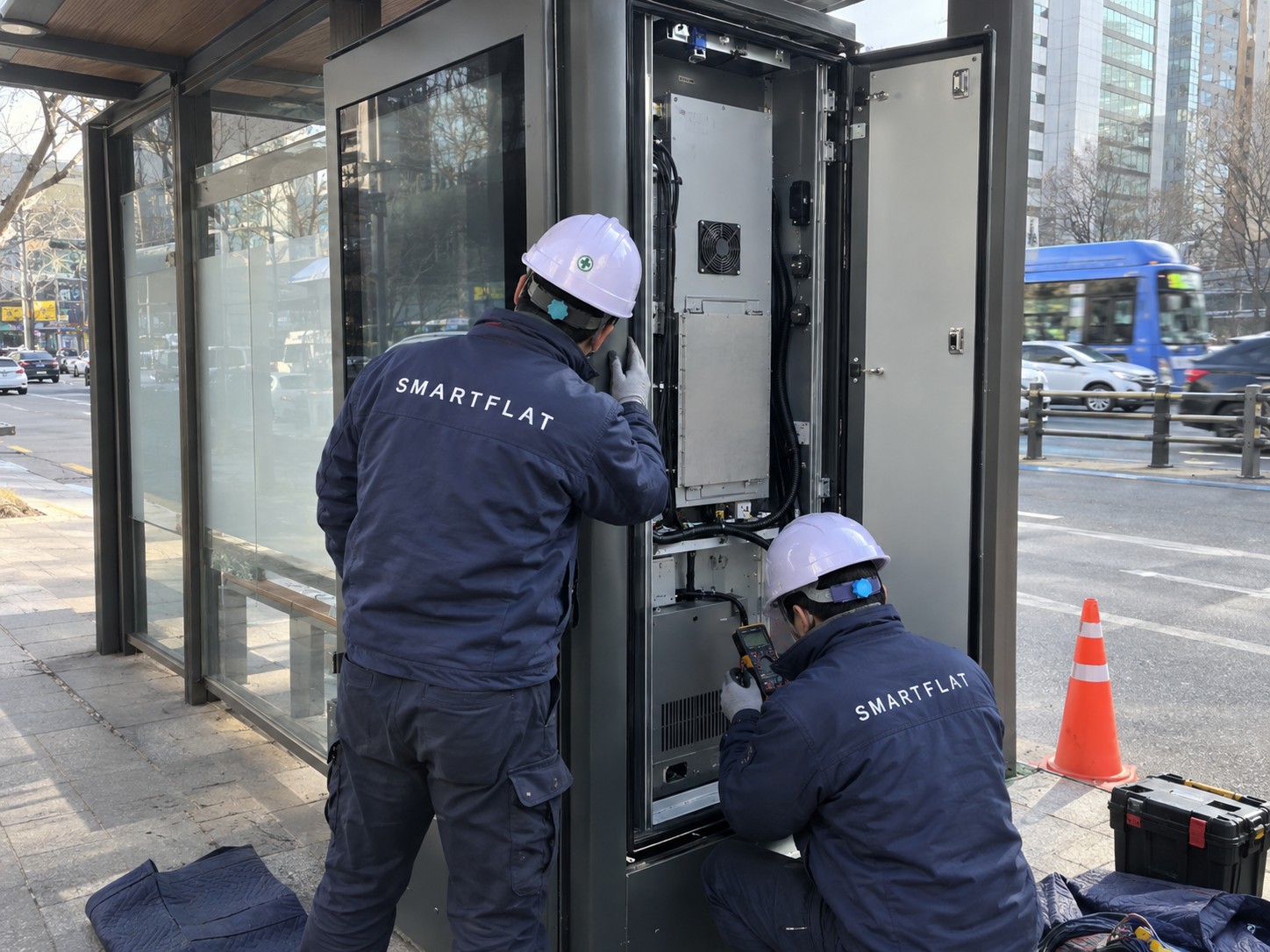

특히 유지보수 동선이 중요합니다. 옥외 무인 설치물은 고장 나면 현장에 가야 합니다. 도로변 버스쉘터에서 함체를 통째로 떼야 열리는 구조라면, 부품 하나 교체에 차선 통제가 필요해집니다. 함체 설계에 정비 방식이 들어가 있어야 운영 비용이 잡힙니다.

스마트플랫은 이번 사업에서 30개 정류장의 설치 조건에 맞춰 IP65급 함체를 자체 제작했습니다. 밀폐 구조, 발열 관리, 유지보수 접근 동선을 함께 설계에 반영했습니다.

하드웨어를 직접 만드는 회사와 사다 파는 회사의 차이가 가장 분명하게 드러나는 영역이 옥외 프로젝트입니다. 실내 설치라면 기성품으로도 큰 문제가 없지만, 옥외는 현장 조건이 곧 사양입니다.

옥외 키오스크·함체형 제품의 커스텀 제작 범위는 무인안내·터치 키오스크 32~75인치 라인업·커스텀 제작 가이드에, 설치 방식별 구조 차이는 LED 사이니지 설치 방식 총정리 — 벽부형·매립형·지주형·스탠드형·천장형에 정리돼 있습니다.

6. 30개소 동시 구축 — 단일 설치와 다른 사업입니다

매장 한 곳에 화면을 다는 일과 30개 정류장에 동시에 다는 일은 난이도의 종류가 다릅니다.

가장 자주 과소평가되는 건 두 번째 줄입니다. 30개소라고 해서 같은 함체 30개를 찍어내는 게 아닙니다. 쉘터 구조와 설치 방향이 다르면 함체 규격과 방열 조건이 달라집니다.

스마트플랫은 이번 KT 발주 사업 외에도 서울교통공사 미세먼지 표출 DID 245대, 성남터미널 발권안내 DID 12대 등 교통 인프라 분야의 대량 구축 실적을 보유하고 있습니다.

7. 30개 화면을 어떻게 운영하는가

화면이 30개면 관리 방식이 다른 문제가 됩니다.

한 곳씩 찾아가 콘텐츠를 바꾸는 방식은 성립하지 않습니다. 도로변 무인 설치물이라 물리적 접근 자체가 비용입니다. 원격 통합 관리가 없으면 콘텐츠 운영이 불가능합니다.

이번 사업에서 요구된 운영 구조는 세 층입니다.

세 번째 줄이 일반 사이니지와 결정적으로 다른 부분입니다.

재난문자는 예약 편성이 아닙니다. 상황이 발생한 순간 진행 중인 콘텐츠를 밀어내고 전 화면에 즉시 표출돼야 합니다. 그리고 상황이 종료되면 원래 편성으로 복귀해야 합니다. 이건 "콘텐츠를 하나 더 올린다"가 아니라 우선순위 체계가 시스템에 설계돼 있어야 가능한 동작입니다.

여기에 광고 편성이 겹칩니다. 광고는 계약 기간과 노출 횟수가 정해져 있는데, 재난 상황으로 끊긴 시간을 어떻게 처리할지도 운영 규칙으로 정해야 합니다.

공공성과 수익성을 한 화면에서 운영하려면 소프트웨어가 그 구조를 감당해야 합니다. 스마트플랫이 CMS를 직접 개발하는 이유입니다.

• 디지털사이니지, 화면보다 CMS입니다 — 콘텐츠 관리 시스템 완벽 가이드

• DID 시스템, 결국 개발 역량이 좌우합니다 — 하드웨어부터 소프트웨어까지 직접 개발하는 이유

• 엘리베이터 광고모니터, 좁은 공간이 가장 강한 매체가 되는 이유

8. 실내용 DID vs 옥외형 DID

마지막 줄이 견적 비교에서 혼선을 만듭니다. 옥외 견적이 실내보다 훨씬 비싸 보이는 건 패널 값이 아니라 함체와 시공 때문입니다.

그리고 함체 품질을 낮추면 초기 비용은 줄지만 운영 중 고장과 교체 비용이 그 차액을 넘어섭니다. 옥외 무인 설치물은 출동 한 번의 비용이 실내와 비교가 안 됩니다.

옥외 광고 용도로 설치할 경우 옥외광고물법 적용 여부를 확인해야 합니다. 관련 기준은 옥외 LED 전광판 설치 허가·심의 가이드에 정리돼 있습니다. AS 대응 기준은 디지털사이니지 AS, 화면이 꺼진 다음이 진짜입니다를 참고하세요.

9. 옥외 사이니지 견적서 확인 항목 8가지

1번과 3번을 함께 확인하시는 게 핵심입니다. IP65를 표기하면서 환기구형 방열을 쓰는 견적서가 실제로 있습니다. 두 사양은 동시에 성립하지 않습니다.

업체 선정 기준 전반은 디지털사이니지 업체, 무엇을 보고 골라야 할까요 — 7가지 기준을, 견적 항목 구조는 LED 스크린 가격, ㎡당 얼마일까 — 견적서 항목별 계산 구조를 참고하세요.

10. 자주 묻는 질문 (FAQ)

Q. 옥외 디지털사이니지에는 어떤 보호 등급이 필요한가요?
A. 비바람과 분진에 상시 노출되는 버스쉘터·가로 설치물은 IP65급 방수·방진이 사실상 기준입니다. 첫 자리 6은 완전 방진, 둘째 자리 5는 모든 방향의 분사수 대응을 뜻합니다. 서울 버스쉘터 30개소도 IP65급으로 제작했습니다.

Q. 밀폐 함체인데 열은 어떻게 빼나요?
A. 외기를 들이는 환기구 방식은 IP65와 양립하지 않습니다. 내부 공기를 밀폐 상태로 순환시키고 열만 외부로 분리 배출하는 구조를 적용합니다. 전면 유리와 패널 사이 공기층까지 순환 경로에 포함해야 온실효과가 해소됩니다.

Q. 겨울에도 정상 작동하나요?
A. LCD는 저온에서 응답 속도가 떨어지고 일정 온도 아래에서는 정상 구동이 어렵습니다. 옥외 함체에는 저온 시동용 히터를 포함해 사계절 운영 조건을 맞춥니다.

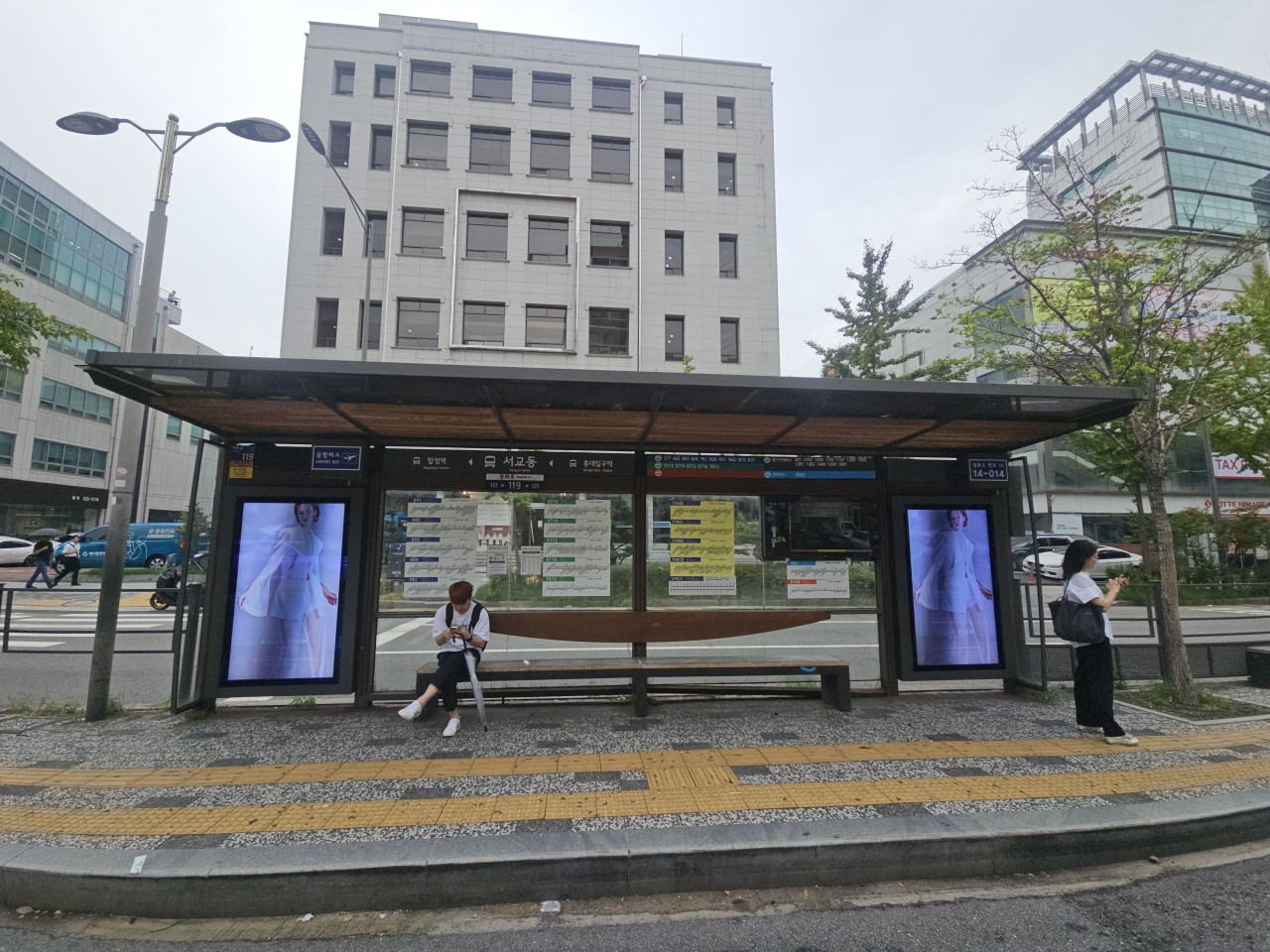

Q. 여름철 직사광선에도 화면이 보이나요?
A. 옥외 전용 고휘도 패널을 적용하면 한낮에도 시인성이 유지됩니다. 설치 방향과 일조 조건에 따라 필요 휘도를 산정해 제안하며, 밝기를 유지하려면 방열 설계가 함께 맞아야 합니다.

Q. 화면에 김이 서리는 현상은 왜 생기나요?
A. 밀폐 함체 내부 습기가 온도 변화 시 전면 유리 안쪽에 응결되는 결로 현상입니다. 방수 실패가 아니라 습기 관리와 내부 순환 설계의 문제이므로, 함체 설계 단계에서 대책이 반영돼야 합니다.

Q. 함체는 기성품인가요, 제작품인가요?
A. 스마트플랫은 설치 현장의 구조물 규격에 맞춰 함체를 자체 제작합니다. 쉘터 일체형, 벽면 매립형, 독립 폴형 등 현장 조건에 맞는 형태로 설계·제작이 가능합니다.

Q. 여러 곳에 설치된 화면의 콘텐츠는 어떻게 관리하나요?
A. 원격 통합 관리 시스템으로 전체 일괄 배포와 개별 편성을 모두 지원합니다. 긴급 재난문자의 전 지점 우선 표출과 지점별 광고 차등 편성이 함께 가능합니다.

Q. 지자체·공공기관·기업 발주 사업도 수행 가능한가요?
A. 가능합니다. KT 발주 버스쉘터 30개소를 비롯해 서울교통공사 245대, 터미널 등 공공·기업 발주 대량 구축 실적을 보유하고 있으며, 실측·제작·시공·검수까지 발주 절차에 맞춰 수행합니다.

11. 근거가 된 프로젝트와 관련 사례

• KT 발주 서울 버스쉘터 30개 정류장 75인치 옥외형 DID (본 사례)

• 서울교통공사 미세먼지 표출 DID 245대 납품

• 성남터미널 발권안내 삼성 55인치 DID 12대

• 화천공영버스터미널 LED 안내시스템·운행관리솔루션

• 양평 시외버스터미널 75인치 DID 3대

• 안산 유니테크 공장 외벽 P5.0 옥외형 LED 전광판
